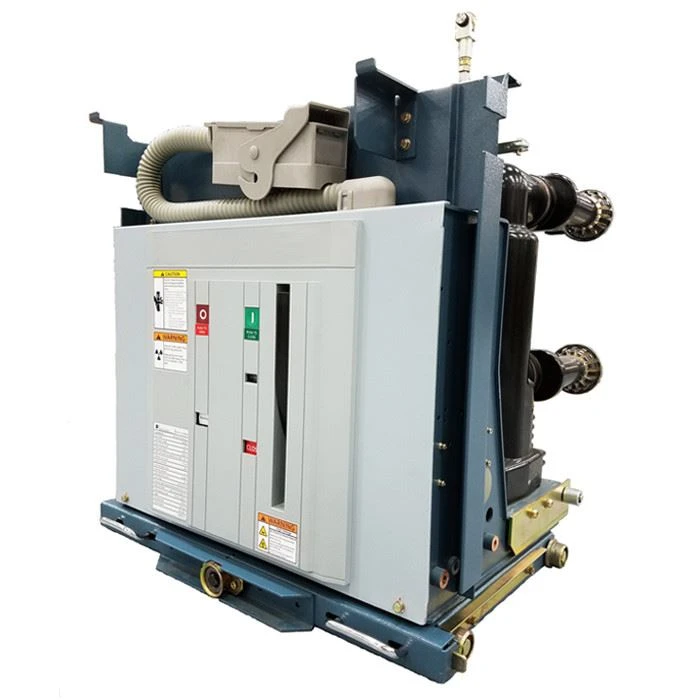

VS1 35Bộ ngắt mạch chân không thiết bị đóng cắt KV

VS1 35Bộ ngắt mạch chân không thiết bị đóng cắt KV

Đây là một thiết bị đóng cắt trong nhà có điện áp định mức AC 50Hz ba pha của hệ thống điện 12KV. Nó được sử dụng làm bộ phận bảo vệ và điều khiển cho các thiết bị điện và các doanh nghiệp công nghiệp và khai thác mỏ. Áp dụng cho những nơi cần vận hành thường xuyên ở dòng điện hoạt động định mức hoặc nhiều lần để ngắt dòng điện-đoản mạch. Cầu dao sử dụng thiết kế tích hợp giữa cơ cấu vận hành và thân cầu dao và có thể được sử dụng như một bộ phận lắp đặt cố định hoặc có thể được trang bị cơ cấu đẩy đặc biệt để tạo thành một bộ phận xe đẩy tay. Tính năng: kích thước nhỏ, trọng lượng nhẹ, thích hợp cho hoạt động thường xuyên Cấu trúc chính: bộ ngắt chân không, cơ cấu vận hành điện từ hoặc lò xo, giá đỡ và các bộ phận khác.

Gửi yêu cầu

Mô tả

MÔ TẢ SẢN PHẨM

Bộ ngắt mạch sử dụng thiết kế tích hợp của cơ cấu vận hành và thân bộ ngắt mạch, đồng thời có thể được sử dụng như một bộ phận lắp đặt cố định hoặc có thể được trang bị cơ cấu đẩy đặc biệt để tạo thành bộ phận xe đẩy tay.

Tính năng: kích thước nhỏ, trọng lượng nhẹ, thích hợp cho hoạt động thường xuyên

Cấu trúc chính: bộ ngắt chân không, cơ cấu vận hành điện từ hoặc lò xo, giá đỡ và các bộ phận khác.

Cấu tạo và nguyên lý làm việc của máy cắt

Có rất nhiều nhà sản xuất và mẫu mã máy cắt chân không. Theo điều kiện sử dụng, nó được chia thành hai loại: trong nhà (ZNx - * *) và ngoài trời (ZWx - * *). Nó chủ yếu bao gồm một phần khung, một phần buồng dập hồ quang (bong bóng chân không) và một phần cơ chế vận hành.

Thân cầu dao bao gồm một mạch dẫn điện, hệ thống cách điện, vòng đệm và vỏ. Cấu trúc tổng thể là loại hộp chung ba pha. Vòng dẫn điện được hình thành bằng cách kết nối các cực dẫn của đường dây vào và ra, các giá đỡ cách điện của đường dây vào và ra, các kẹp dẫn điện và các kết nối mềm với buồng dập hồ quang chân không.

Cơ chế này là lưu trữ năng lượng điện, đóng mở bằng điện và cũng có chức năng thủ công. Toàn bộ cấu trúc bao gồm lò xo đóng, hệ thống lưu trữ năng lượng, bộ nhả quá dòng, cuộn dây đóng và mở, hệ thống đóng mở thủ công, công tắc phụ, chỉ báo lưu trữ năng lượng và các bộ phận khác.

nguyên tắc làm việc

Khi máy cắt chân không sử dụng dòng không khí có độ chính xác cao để chạy qua điểm 0, plasma sẽ nhanh chóng khuếch tán và dập tắt hồ quang, hoàn thành mục đích cắt dòng điện.

Nguyên tắc hành động

Quá trình lưu trữ năng lượng: Khi động cơ lưu trữ năng lượng 14 được kết nối với nguồn điện, động cơ sẽ điều khiển bánh lệch tâm quay và con lăn 10 bên cạnh bánh lệch tâm dẫn động tay quay 9 và tấm nối 7 lắc lư, đẩy chốt tích trữ năng lượng 6 lắc lư, làm cho bánh cóc 11 quay. Khi chốt trên bánh cóc 11 tựa vào tấm của ống bọc trục tích trữ năng lượng 32, cả hai chuyển động cùng nhau, làm cho lò xo đóng 21 treo trên ống bọc trục tích trữ năng lượng 32 dài ra. Ống bọc trục lưu trữ năng lượng 32 được cố định bằng chốt định vị 13 để duy trì trạng thái lưu trữ năng lượng. Đồng thời, tay quay trên ống bọc trục tích trữ năng lượng 32 đẩy công tắc hành trình 5 để cắt nguồn điện của động cơ tích trữ năng lượng 14, và chốt tích trữ năng lượng được nâng lên để tách ra khỏi bánh cóc một cách đáng tin cậy.

Quá trình vận hành đóng: Khi cơ cấu nhận tín hiệu đóng (công tắc ở trạng thái ngắt và tích trữ năng lượng), lõi sắt của nam châm điện đóng 15 bị hút xuống dưới, bộ phận định vị 13 được kéo quay ngược chiều kim đồng hồ để giải phóng năng lượng bảo trì lưu trữ. Lò xo đóng 21 dẫn động ống bọc trục tích trữ năng lượng 32 quay ngược chiều kim đồng hồ, và cam của nó ép ống bọc trục truyền động 30 để dẫn động tấm kết nối 29 và cánh tay đòn 27 di chuyển, làm cho cánh tay đòn 27 khóa vào nửa trục 25, làm cho cơ cấu ở trạng thái đóng. Tại thời điểm này, thiết bị khóa liên động 28 sẽ khóa bộ phận định vị, ngăn con bò định vị quay ngược chiều kim đồng hồ, đạt được mục đích liên kết cơ cấu và đảm bảo rằng cơ cấu không thể bị đóng ở vị trí đóng.

Quá trình vận hành mở: Sau khi đóng cầu dao, nam châm điện mở nhận được tín hiệu, lõi sắt kéo vào, thanh trên cùng trong bộ nhả mở 19 di chuyển lên trên làm cho trục nhả 16 quay, dẫn động thanh trên 18 di chuyển lên trên, đẩy tấm uốn 26 và dẫn động nửa trục 25 quay ngược chiều kim đồng hồ.

Nửa trục 25 và cánh tay đòn 27 được nhả ra và dưới tác động của lò xo mở, bộ ngắt mạch sẽ hoàn thành thao tác mở

Yêu cầu về môi trường

A. Độ cao không được vượt quá 1000m;

B. nhiệt độ môi trường, nhiệt độ tối đa + 40 độ, nhiệt độ tối đa 15 độ (chỉ cho phép lưu trữ - 30 độ);

C. Độ ẩm môi trường: độ ẩm tương đối trung bình hàng ngày là 95% và độ ẩm tương đối trung bình hàng tháng là dưới 90%, hiệu suất áp suất hơi bão hòa trung bình hàng ngày là 2,2 * 10 ^ 3 mpa

Hiệu suất áp suất hơi bão hòa trung bình hàng ngày là 1,8 * 10 ^ 3 mpa

D. Không cháy, không băng nguy hiểm, không ô nhiễm nghiêm trọng, không hóa chất Fuji và không rung lắc mạnh.

Nếu có điều kiện sử dụng đặc biệt, vui lòng thông báo cho nhà sản xuất khi đặt hàng.

Cơ chế vận hành sử dụng loại lưu trữ năng lượng lò xo, thiết bị đệm tiên tiến và hợp lý, không bật lại khi mở, giảm tác động và độ rung khi mở.

HÌNH ẢNH SẢN PHẨM

circuit breaker (8)

(2)

Các thông số kỹ thuật chính:

KHÔNG	Mục	Đơn vị	Thông số kỹ thuật
1	Điện áp định mức	KV	12
2	Điện áp chịu được tần số nguồn trong thời gian ngắn{0}}danh định		42/48(Interphase, nối đất/gãy)
3	Điện áp chịu xung sét định mức		42/48(Interphase, nối đất/gãy)
4	Tần số định mức	Hz	50
5	Đánh giá hiện tại	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Dòng điện ngắt mạch ngắn mạch định mức	KA	20/25	31.5	40
7	Điện áp chịu được thời gian ngắn-định mức	KA	20/25	31.5	40
8	Thời gian ngắn mạch định mức	S	4
9	Dòng điện chịu được đỉnh định mức	KA	50/63	80	100
10	Dòng điện đóng ngắn mạch định mức	KA	50/63	80	100
11	Tần số nguồn mạch thứ cấp chịu được điện áp (1 phút)		2000
12	Dòng điện ngắt nhóm tụ điện đơn/trở lại định mức	A	630/400(40kA:800/400)
13	Dòng điện đóng tụ định mức		12,5 (tần số không lớn hơn)
14	Tuổi thọ cơ khí	KA	20000
15	Thời gian ngắt dòng định mức (tuổi thọ điện)	KA	20000
16	Thời gian ngắt dòng điện ngắn mạch định mức	lần	50(40KA Nhỏ hơn hoặc bằng 30)
17	Các tiếp điểm động và tĩnh cho phép mài mòn độ dày tích lũy	mm	3
18	Thời gian lưu trữ năng lượng	s	Nhỏ hơn hoặc bằng 10
19	Khoảng cách mở liên hệ	mm	11±1
20	Đi quá xa	mm	3.5±0.5
21	Thời gian đóng liên hệ bị trả lại	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 2(40KA Nhỏ hơn hoặc bằng 3)
22	Giai đoạn đóng/phân chia ba pha	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 2
23	Tốc độ mở trung bình (các điểm tiếp xúc cách nhau -8mm)	m/s	1.2±0.2
24	Điện trở vòng dây dẫn chính	m/s	0.6±0.2
25	Điện trở vòng dây dẫn chính	μΩ	Nhỏ hơn hoặc bằng 50(630A) Nhỏ hơn hoặc bằng 45(1250A) Nhỏ hơn hoặc bằng 40 (1600,2000A) Nhỏ hơn hoặc bằng 35 (2500A trở lên)
26	Trình tự hoạt động định mức		0-0,3 giây-Co-180s-Co
