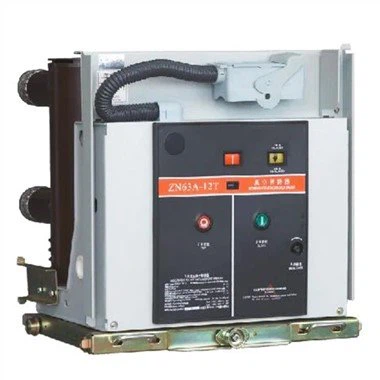

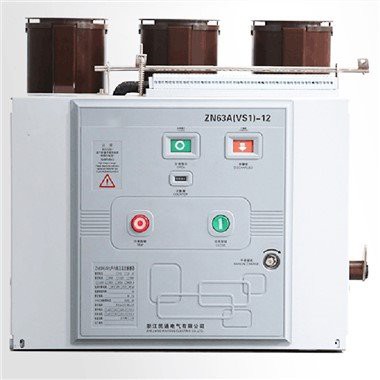

10kv Máy cắt chân không cao áp trong nhà
Bộ ngắt mạch chân không là một thiết bị đóng cắt trong nhà ba pha với điện áp định mức 12kV. Nó phù hợp cho việc kiểm soát và bảo vệ các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện, trạm biến áp, cơ sở năng lượng và nơi hoạt động thường xuyên. Nó thông qua thiết kế tích hợp của VET ...
Mô tả
Bộ ngắt mạch chân không là một thiết bị đóng cắt trong nhà ba pha với điện áp định mức 12kV. Nó phù hợp cho việc kiểm soát và bảo vệ các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện, trạm biến áp, cơ sở năng lượng và nơi hoạt động thường xuyên. Nó thông qua thiết kế tích hợp của cơ chế hoạt động VET và bộ ngắt mạch. Nó có thể được sử dụng như một đơn vị cài đặt cố định, hoặc nó có thể được trang bị một cơ chế đẩy đặc biệt. Các thành phần của đơn vị xe đẩy thông qua một số mạch chính và có thể sử dụng tất cả các cột niêm phong rắn. Nó có độ tin cậy cao và không cần bảo trì để đạt được sự ngắt kết nối nhỏ hơn. Thiết bị; có thể được trang bị tủ chuyển đổi xe đẩy KYN28A 12. Trong nhà, nó cũng có thể được sử dụng với thiết bị đóng cắt XGN cố định.
Kết cấu
1. Sê-ri này của VCB áp dụng thiết kế tích hợp của cơ chế hoạt động và thân máy VCB, được bố trí hợp lý, đẹp và nhỏ gọn.
2. Sê-ri này được điều chỉnh phù hợp với khả năng chống gió và mưa của máy ấp trứng dọc, có thể ngăn chặn hiệu quả VIS khỏi bị hư hại bởi các yếu tố bên ngoài.
3. Hai đơn vị lắp đặt khác nhau, cố định và có thể rút, có thể đáp ứng các yêu cầu khác nhau của các tủ chuyển đổi khác nhau.
Ứng dụng điều kiện môi trường
Nhiệt độ môi trường: -10oC -40oC
Độ ẩm tương đối: Độ ẩm trung bình trong một ngày không được vượt quá 95%. Độ ẩm trung bình trong một tháng không được vượt quá 90%.
Cường độ động đất: không quá 8 độ.
Áp suất trung bình của áp suất hơi bão hòa trong một ngày không được vượt quá 2,2kPa; áp lực trung bình trong một tháng không nên
Lớn hơn 1,8Kpa;
Độ cao: ≤1000m (trừ các yêu cầu đặc biệt)
Nó nên được cài đặt ở nơi không có cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng.
| KHÔNG. | Mục | Đơn vị | Tham số | ||
| 1 | Điện áp định mức | KV | 12 | ||
| 2 | Xếp hạng Ánh sáng xung điện dung | KV | 75 | ||
| 3 | Điện áp tần số 1 phút | KV | 42 | ||
| 4 | Tần số dung sai của điện áp mạch thứ cấp (1 phút) | V | 2000 | ||
| 5 | Xếp hạng ngắt mạch ngắn hạn | Thời đại | 50 | ||
| 6 | Tần số năng lượng 1 phút | KA | 42/48 | ||
| 7 | Xung sét chịu được điện áp (cực đại) | 75/85 | |||
| 8 | Dòng điện ngắn mạch định mức | KA | 20/25 | 31.5 | 40 |
| 9 | Xếp hạng | A | 630 1250 | 630/1250 | 1250/1600 |
| 1600/2000 | 2000/2500 | ||||
| 2500/3150 | 3150/4000 | ||||
| 10 | Độ ổn định nhiệt định mức của dòng điện (RMS) | kA | 20/25 | 31.5 | 40 |
| 11 | Độ ổn định động được xếp hạng hiện tại (cao điểm) | kA | 63 | 80 | 100 |
| 12 | Dòng đóng ngắn mạch định mức (cực đại) | kA | 63 | 80 | 100 |
| 13 | trình tự hoạt động đánh giá | O-0,3s-CO-180s-CO O-180s-CO-180s-CO | |||
| 14 | Xếp hạng nhóm thiết bị ngắt dòng điện đơn / lùi-trở lại | A | 630/400 800/400 (40KA) | ||
| 15 | Tuổi thọ cơ khí | Thời đại | 20000 | ||
Giấy chứng nhận
Buổi triển lãm
Nhà máy
Câu hỏi thường gặp
Câu 1: Thủ tục báo giá như thế nào?
A: Báo giá dựa trên các yêu cầu kỹ thuật. Vui lòng gửi thông số kỹ thuật hoặc sơ đồ dòng đơn và số lượng cho chúng tôi trước. Sau khi truyền thông kỹ thuật và làm rõ, chúng tôi sẽ thực hiện báo giá.
Câu 2: Tôi có thể lấy một số mẫu không?
Trả lời: Có, đơn hàng mẫu có sẵn để kiểm tra chất lượng và kiểm tra thị trường. Nhưng bạn phải trả tiền để trả chi phí mẫu và chi phí vận chuyển.
Câu 3: Bạn có nhận được đơn hàng tùy chỉnh không?
A: Có, amp amp GG; OEM được hoan nghênh.
Q4:' thời gian dẫn đầu
A: Theo số lượng đặt hàng, đơn hàng nhỏ thường cần 15-25 ngày, đơn hàng lớn dựa trên thương lượng.
