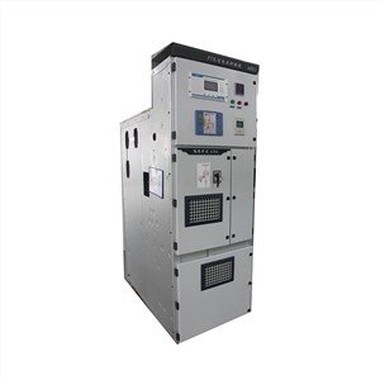

Xgn15-12 Loại hộp Cố định AC Kim loại đóng cửa Switchgear

Thiết bị chuyển đổi vòng kín ac metal loại Xgn15-12 (sau đây gọi tắt là tủ vòng) là một thế hệ mới của các sản phẩm điện áp cao thế do chính chúng ta thiết kế và phát triển bằng cách giới thiệu công nghệ tiên tiến nước ngoài và phù hợp với yêu cầu của điện nông nghiệp trong nước và chuyển đổi mạng lưới đô thị. Tất cả các chỉ số hiệu suất kỹ thuật đều phù hợp với tiêu chuẩn iEC62271-200:2003 và GB3906.

Công tắc chính, cơ chế hoạt động và các thành phần của tủ mạng vòng sẽ là các bộ phận ban đầu của ABB hoặc thiết bị chuyển mạch loại SFL-12/24 được lắp ráp từ các bộ phận nhập khẩu tại Trung Quốc hoặc SF6 HAD / US ban đầu của ABB cũng có thể được cài đặt theo nhu cầu của người dùng. Bộ ngắt mạch hoặc bộ ngắt mạch chân không VD4-S. Chế độ hoạt động của nó được chia thành hai loại động và điện.

Thân tủ được máy CNC hấp thụ sau khi gia công, cấp bảo vệ đạt IP3X và có chức năng lồng vào và chống nhầm lẫn cơ học đáng tin cậy. Sản phẩm này có khối lượng nhỏ, trọng lượng nhẹ, ngoại hình đẹp, dễ vận hành, tuổi thọ cao, thông số cao, không ô nhiễm, ít bảo trì và các đặc điểm đáng chú ý khác.

Thiết bị chuyển mạng vòng kín kim loại XI Xgn15-12 loại, phù hợp với ac 50Hz, mạng lưới điện 12kV, làm điện nhận và phân phối năng lượng. Công tắc chính trong tủ là công tắc SF6.

Chức năng và Tính năng

◆ Cấu trúc tủ

Thân tủ vòng được làm bằng tấm nhôm-kẽm dày 2mm (hoặc tấm cán nguội sau khi phun nhựa) được tán và hình thành. Có hai lỗ giải phóng áp suất ở phía sau tủ, một cho phòng cáp, một cho công tắc tải / phòng xe buýt. Cấu trúc này có thể đảm bảo độ tin cậy của việc lắp đặt và vận hành thiết bị của con người ở mức tối đa.

◆ Mỗi ngăn

Mảnh buồng busbar

Khoang xe buýt nằm ở đầu tủ và kết nối với tủ chuyển mạch liền kề.

◆ Công tắc tải là một đơn vị độc lập, chứa đầy khí SF6.

Khoảng 75% phòng cáp được sử dụng để kết nối cáp, cầu chì, công tắc mặt đất và lắp đặt CT, PT.

◆ Buồng cơ chế và khóa liên động

Khoang chứa cơ chế hoạt động và cơ chế lồng vào nhau cũng như chỉ dẫn vị trí, tiếp xúc phụ trợ, cuộn dây chuyến đi, hiển thị trực tiếp và lồng vào nhau.

Hộp rơle Hộp rơle là tùy chọn ở đầu tủ. Buồng được sử dụng để lắp đặt các thiết bị đặc biệt như đồng hồ đo, rơle và các đơn vị động cơ.

◆ Phòng ngắt mạch

Một bộ ngắt mạch (SF6 hoặc chân không) có thể được đặt bên dưới công tắc tải.

Giải phóng áp suất ở trên được sử dụng để giải phóng áp suất khí được tạo ra khi tai nạn hồ quang xảy ra trong thanh xe buýt và phòng chuyển tải. Sự giải phóng áp suất sau đây được sử dụng để giải phóng áp suất khí được tạo ra khi tai nạn hồ quang xảy ra trong khoang cáp.

◆Công tắc tải loại SFL (ABB gốc)

Công tắc tải loại SFL là điểm ngắt kép, tiếp xúc di chuyển quay, khí SF6 dưới dạng phương tiện chữa cháy hồ quang, tiếp xúc tĩnh và động được đặt trong cấu trúc gia cố của vỏ epoxy đúc. Đầu ra của trục hoạt động là một nắp đầu nhựa ép nóng trong suốt mà qua đó nhà nước có thể được quan sát thấy.

Mỗi công tắc được niêm phong vĩnh viễn (SFL là viết tắt của "luôn được niêm phong") với khí SF6 ở 1,4 bar và có thể được kiểm tra rò rỉ khí bằng máy dò amoniac. Chuyển đổi lắp đặt dọc hoặc ngang không bị giới hạn, trong tủ đơn vị, việc lắp đặt điển hình là một phân vùng thép giữa phòng cáp và phòng xe buýt, lắp đặt ngang. Việc lắp đặt này niêm phong vỏ công tắc trong một tấm thép nối đất và cô lập xe buýt khỏi đầu nối cáp để đáp ứng các yêu cầu an toàn nghiêm ngặt của hoạt động và bảo trì. Trong trường hợp đốt hồ quang bên trong, có một điểm yếu cấu trúc ở phía sau của vỏ sẽ lấp đầy vụ nổ, chuyển hướng khí hồ quang ra khỏi công tắc, và sau đó van cứu trợ hồ quang trên tủ sẽ bị nổ và hướng khí quá áp ra khỏi tủ.

Nó được sử dụng rộng rãi trong chuyển đổi lưới điện đô thị, khu dân cư, tòa nhà cao tầng, công nghiệp và khai thác mỏ, khách sạn, trung tâm mua sắm, sân bay, đường sắt, mỏ dầu, bến tàu, đường cao tốc và các cơ sở điện tạm thời và những nơi trong nhà và ngoài trời khác.

Nhà máy của chúng tôi:

Về chúng tôi:

Henan Fengyuan Power Technology Co., Ltd., được thành lập vào năm 2010 với vốn đăng ký 20 triệu nhân dân tệ, tài sản cố định 50 triệu nhân dân tệ, hơn 200 nhân viên và giá trị sản lượng hàng năm gần 100 triệu nhân dân tệ, nằm ở thành phố Jiyuan, Hà Nam, Trung Quốc.

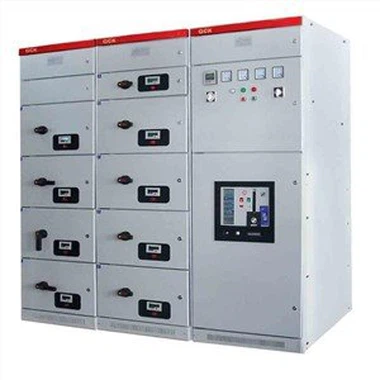

Fengyuan tập trung vào sản xuất tủ phân phối điện KYN61-40.5, KYN28-12, XGN15-12, HXGN15-12 và các mẫu thiết bị thiết bị điện hoàn chỉnh điện áp suất cao khác, trạm biến áp đúc sẵn biến áp di động, tủ điều khiển tự động máy phát điện, thiết bị chuyển mạch tự động điện kép, thiết bị chuyển mạch điện áp thấp rút ra GCK, GCS, dòng MNS, dòng GGD chuyển mạch điện áp thấp cố định và các sản phẩm hộp điều khiển, đồng hồ, hộp chuyển mạch hoặc loạt tủ khác.

FAQ:

1) Q: Giá của bạn có cạnh tranh không?

Chúng tôi có nhà máy của riêng mình. Nhờ hệ thống sản xuất và phân phối mạnh mẽ, chúng tôi hứa sẽ cung cấp cho khách hàng mức giá cạnh tranh nhất.

2) Q: Còn thời gian giao hàng thì sao?

A: Thông thường chúng ta cần khoảng 6-20 ngày để sản xuất thời gian. 15-20 ngày sau khi nhận được toàn bộ thanh toán.

3) Q: Còn bảo lãnh thì sao?

Tất cả các sản phẩm trước khi giao hàng để cung cấp giấy chứng nhận chất lượng sản phẩm, 24 giờ sau khi bán dịch vụ cho bạn dịch vụ.

4) Q: Phương thức thanh toán là gì?

A: 30% T / T như tiền gửi, Số dư 70% TT trước khi sản phẩm rời khỏi nhà máy của chúng tôi.

Chú phổ biến: xgn15-12 loại hộp cố định ac kim loại đóng thiết bị chuyển mạch, Trung Quốc, nhà sản xuất, nhà cung cấp, tùy chỉnh
