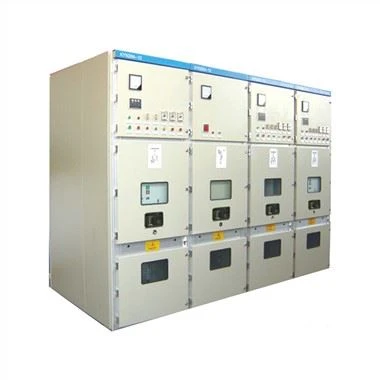

Hộp phân phối XGN66-12 30.3KV

XGN66-12 SWITCHGEAR. Sản phẩm này đã tiếp thu công nghệ tiên tiến của nước ngoài. Nó có kích thước nhỏ, chỉ bằng 50% âm lượng của một công tắc thông thường; tủ có kích thước lớn và hiệu suất tốt; cơ chế khóa liên động "năm bằng chứng", đơn giản và các ưu điểm khác, tủ là điện ba pha 3,6, 7,12kV 50Hz Thanh cái đơn truyền tải bộ thiết bị trong nhà hoàn chỉnh để nhận và phân phối năng lượng. Nó cũng có chức năng kiểm soát, bảo vệ và giám sát mạch. Nó có thể được sử dụng trong các loại nhà máy điện, trạm biến áp và các doanh nghiệp công nghiệp và khai thác mỏ trong các tòa nhà cao tầng và những nơi khác. Nó có thể được kết hợp với tủ mạng vòng và cũng có thể đóng mở.

Gửi yêu cầu

Mô tả

Tủ

Thân tủ của thiết bị đóng cắt được làm bằng thép tấm hoặc tấm nhôm kẽm và được gia công bằng máy công cụ CNC, không chỉ có độ chính xác cao mà còn có khả năng chống ăn mòn và oxy hóa mạnh. Trọng lượng tổng thể của tủ nhẹ hơn so với các tủ thiết bị khác, độ bền cơ học cao. Chu kỳ gia công và sản xuất ngắn. , Các bộ phận có tính linh hoạt cao, diện tích đất cổ nhỏ thuận tiện cho việc tổ chức sản xuất.

Ngăn

Các thành phần điện chính của thiết bị đóng cắt có các ngăn độc lập. Theo các chức năng khác nhau, chúng được chia thành phòng xe kéo tay, phòng thanh cái, phòng cáp và phòng dụng cụ chuyển tiếp bằng các vách ngăn. Các phòng được ngăn cách bởi các tấm bảo vệ bằng kim loại. Các vỏ ngăn đều được nối đất độc lập và cấp độ bảo vệ của từng ngăn đạt IP2X; ngoại trừ phòng tiếp đạn, ba ngăn còn lại đều có kênh giảm áp riêng.

thiết bị khóa liên động

Các chốt nối giữa công tắc chính, xe đẩy tay, công tắc nối đất và cửa tủ đều áp dụng các phương pháp khóa cơ bắt buộc để đáp ứng chức năng "năm phòng ngừa". Chỉ có thể đóng xe đẩy tay của cầu dao khi cầu dao ở vị trí mở/thử nghiệm hoặc vị trí làm việc; và sau khi bộ ngắt mạch được mở, cơ chế đẩy của xe đẩy tay không thể hoạt động và không thể di chuyển xe đẩy tay để ngăn tải Xe kéo tay cầu dao kéo đẩy.

Liên kết thiết bị mặt đất

Trong phòng cáp được bố trí thanh cái tiếp địa riêng kích thước 6x50mm2. Thanh cái này có thể chạy xuyên qua các tủ liền kề và tiếp xúc tốt với tủ tránh bị điện giật. Trở kháng cơ thể con người và điều kiện môi trường, đảm bảo hoạt động bình thường của hệ thống điện và ngăn ngừa sét đánh. Nguy cơ tĩnh điện xảy ra khi có sét

lò sưởi

Để ngăn ngừa nguy cơ ngưng tụ hơi nước trong điều kiện khí hậu có nhiệt độ cao hoặc độ ẩm thay đổi. Lắp đặt máy sưởi trong phòng cầu dao và phòng cáp tương ứng để sử dụng trong môi trường nêu trên và để tránh ăn mòn. Thiết bị đóng cắt cao áp có thiết bị gia nhiệt để dễ dàng kiểm soát nhiệt độ và độ ẩm. Khi nhiệt độ của thiết bị đóng cắt thấp hơn giá trị yêu cầu và độ ẩm cao hơn giá trị yêu cầu, thiết bị gia nhiệt được kích hoạt.

Ngăn trong tủ công tắc

1. Xe đẩy tay có thể rút: Khung xe đẩy tay được hình thành và lắp ráp bằng các tấm thép cán nguội chất lượng cao. Xe đẩy tay được trang bị bộ ngắt mạch chân không và các thiết bị phụ trợ khác. Khung xe đẩy tay được trang bị cơ cấu đẩy đai ốc và ly hợp cực cao.

2. Khoang cầu dao: Một rãnh đặc biệt được lắp đặt trong khoang cầu dao để xe đẩy tay di chuyển, để xe đẩy tay cầu dao có thể trượt và cố định trong khoang thông qua cơ cấu vít-đai ốc có thể xoay.

3. Khoang thanh cái: Thanh cái chính được dẫn từ tủ công tắc này sang tủ công tắc khác và được cố định bằng thanh cái nhánh và phần tiếp điểm tĩnh. Khi đi qua tủ liền kề, thanh cái được cố định bằng ống lót trên tường, có thể ngăn ngừa tai nạn lan rộng một cách hiệu quả, đồng thời hỗ trợ thanh cái chính. Vai trò hỗ trợ. Thanh cái sử dụng vỏ bọc dạng co ngót hoặc quy trình sơn hóa lỏng, đồng thời các pha và đầu nối được trang bị ống bọc cách điện làm bằng vật liệu chống cháy để tạo thành lớp cách điện composite đáng tin cậy.

4. Phòng cáp: Trong phòng cáp có thể lắp đặt máy biến dòng, chống sét, tiếp địa. Không gian rộng rãi thuận tiện cho việc lắp đặt và kết nối nhiều loại cáp.

5. Phòng rơle: Các bảng bên trong và bên ngoài của rơle có thể được trang bị các bộ phận phụ như bộ phận điều khiển, bảo vệ, đo sáng, dụng cụ hiển thị và màn hình giám sát trực tiếp.

Thông số sản phẩm

Các thông số kỹ thuật chính của thiết bị đóng cắt
dự án	đơn vị	Các thông số kỹ thuật
Điện áp định mức	KV	3.6 7.2 12
Điện áp chịu được tần số công suất định mức	KV	Xuống đất, luân phiên: 42 Gãy xương: 48
Điện áp chịu xung sét định mức	KV	Xuống đất, luân phiên: 75 Gãy xương: 85
tần số định mức	Hz	50
Đánh giá hiện tại	A	630 1250
Dòng điện ngắn mạch định mức (giá trị hiệu dụng)	kA	20 25 31.5
Dòng điện ngắn mạch định mức (giá trị cực đại)	kA	50 63 80
Dòng ổn định động định mức (giá trị cực đại)	kA	50 63 80
Dòng ổn định nhiệt định mức 4s (giá trị hiệu dụng)	kA	20 25 31.5
Mức độ bảo vệ		IP2X
Kích thước (chiều rộng * chiều sâu * chiều cao)	mm	90010002300
cân nặng	Kilôgam	≈60

Thông số kỹ thuật chính của máy cắt chân không XGN66-12
dự án	đơn vị	Các thông số kỹ thuật
Điện áp định mức	KV	12
Đánh giá hiện tại	A	630 1250
Dòng điện ngắn mạch định mức	KV	20 25 31.5
Dòng điện ngắn mạch định mức	KV	50 63 80
Dòng điện chịu được thời gian ngắn định mức (giá trị hiệu dụng 4s)	KV	20 25 31.5
Dòng điện chịu được cực đại định mức (giá trị cực đại)	KV	50 63 80
tuổi thọ cơ học	lần	10000
Thời gian dòng điện ngắn mạch định mức	lần	50
Trình tự vận hành định mức		Tách-0.3-Đã đóng-180s-Đã đóng
Khoảng cách mở liên hệ	mm	11±1
Khoảng cách dòng liên hệ	mm	4±0.5
Khoảng cách tâm giữa các pha	mm	210
tốc độ mở	m/s	1.2±0.2
tốc độ đóng cửa	m/s	0.6±0.2
Thời gian mở cửa	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 60
Thời gian đóng cửa	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 75
Đồng bộ mở ba pha	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 2
Đóng thư bị trả lại	bệnh đa xơ cứng	Nhỏ hơn hoặc bằng 2
kháng vòng lặp	μΩ	Nhỏ hơn hoặc bằng 45
Liên hệ với độ dày mòn cho phép tích lũy	mm	3

Phạm vi ứng dụng

Được sử dụng rộng rãi trong các tòa nhà cao tầng, trung tâm thương mại, tàu điện ngầm, sân bay, nhà ga, doanh nghiệp công nghiệp và khai thác mỏ, giàn khoan, giàn khai thác dầu, khu dân cư, đường phố thương mại và điện và chiếu sáng nông thôn.
