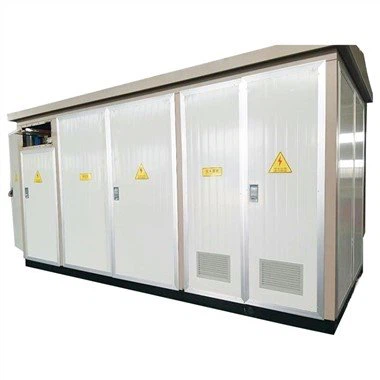

Mô tả trạm biến áp kiểu hộp

Tủ chuyển đổi loại kín kim loại Ac là thiết bị đóng cắt kim loại trong nhà ba pha ac 50HZ. Được sử dụng trong các nhà máy điện, hệ thống trạm biến áp điện áp định mức 35kV, dòng điện tối đa định mức 2000A điện áp tối đa không quá 40,5kV bus đơn hoặc bus đơn được phân chia bộ thiết bị phân phối.

Thiết bị chuyển mạch này đáp ứng các yêu cầu của tiêu chuẩn DL/t{0}}, IEC298, GB3906 và các tiêu chuẩn khác, đồng thời có chức năng ngăn chặn hoạt động sai của cầu dao, đẩy kéo xe đẩy tay có tải, dây nối đất, truyền tải điện có dây nối đất và khoảng thời gian sạc ngẫu nhiên (được gọi là "năm biện pháp phòng ngừa").

Trạm biến áp kiểu hộp phù hợp cho khu dân cư, khu đô thị công cộng, khu trung tâm sầm uất, nguồn điện xây dựng, v.v. Người dùng có thể chọn thay đổi loại hộp tùy theo điều kiện sử dụng và cấp tải khác nhau. Kể từ khi trạm biến áp dạng hộp ra đời, nó đã phát triển rất nhanh chóng. Ở các nước phát triển, 70% máy biến áp phân phối đã được phát triển và Hoa Kỳ chiếm 90%. Sự phát triển nhanh chóng của quá trình hiện đại hóa đô thị của Trung Quốc và đổi mới mạng lưới phân phối đô thị sẽ được áp dụng rộng rãi. Điều kiện môi trường.
Trạm biến áp kiểu hộp được sử dụng trong khu dân cư cao tầng, biệt thự sang trọng, công viên vuông, khu dân cư, nhà máy vừa và nhỏ, hầm mỏ, mỏ dầu, điện xây dựng tạm thời và những nơi khác để tiếp nhận và phân phối điện trong hệ thống phân phối.

Điều kiện môi trường:

Độ cao: 1000m trở xuống.
Nhiệt độ môi trường xung quanh: - 25 ~ +40 C.

Tốc độ gió: không quá 35m/s.
Độ ẩm tương đối: không quá 90% (+25 C).
Gia tốc địa chấn theo phương ngang: không quá {0}},4m/s, gia tốc theo phương thẳng đứng: không lớn hơn 0,2m/s.
Nơi sử dụng: không được có vật liệu dẫn điện, bụi bặm, nguy hiểm, ăn mòn, dễ cháy và nổ có hại cho kim loại và chất cách điện.

Trạm biến áp kiểu Châu Âu là một bộ hoàn chỉnh các thiết bị máy biến áp điện mới được công ty chúng tôi phát triển trên cơ sở chuyển đổi mạng lưới đô thị quốc gia, tạo ra sự kết hợp tối ưu cho máy biến áp điện kín ngâm trong dầu và các bộ phận điện cao thế và hạ thế. Thông qua tối ưu hóa cấu trúc, thiết bị đóng cắt sẽ được thu nhỏ đến mức tối đa giúp giảm đáng kể diện tích chiếm dụng của máy biến áp kết hợp với các ưu điểm như khối lượng nhỏ, độ ồn thấp, nguồn điện đáng tin cậy, kết cấu hợp lý, linh hoạt khi lắp đặt, dễ vận hành và có khả năng đi lại. đi sâu vào trung tâm tải ở mức tối đa, v.v. Nó có thể lắp ráp thiết bị đầu cuối tự động hóa mạng (FTU) trong tủ mạng vòng điện áp cao, nhận ra khả năng phát hiện đáng tin cậy về lỗi nối đất ngắn mạch và một pha và có chức năng "bốn remote", tạo điều kiện cho việc nâng cấp tự động phân phối mạng. Nó được sử dụng rộng rãi trong các khu dân cư, trung tâm thương mại, nhà ga, doanh nghiệp công nghiệp và khai thác mỏ, sân bay, đường sắt, trường học, bệnh viện, các tòa nhà và địa điểm cao tầng.

Đặc trưng:

1) Diện tích chiếm dụng nhỏ hơn
2) Chắc chắn và đáng tin cậy
3) Dễ di chuyển, đẹp và thiết thực
4) Chi phí thấp và thời gian cài đặt ngắn

Cấu trúc chức năng trạm biến áp hộp

A. Chức năng và đặc điểm của trạm biến áp hộp

Trạm biến áp loại hộp dùng để chỉ một thiết bị phân phối ngoài trời lắp đặt các thiết bị đóng cắt và máy biến áp điện áp cao và thấp cùng nhau trong một hộp kín. Chức năng chính là cung cấp năng lượng điện cần thiết cho người sử dụng điện áp cao hoặc điện áp thấp. Nó có các đặc điểm sau:

1. Dấu chân nhỏ. Việc lắp đặt trạm biến áp dạng hộp có thể tiết kiệm hơn 2/3 diện tích đất so với việc xây dựng trạm biến áp có cùng quy mô.

2. Phương thức kết hợp linh hoạt. Cấu trúc của trạm biến áp kiểu hộp tương đối nhỏ gọn, mỗi hộp tạo thành một hệ thống độc lập nên phương pháp kết hợp trở nên linh hoạt và có thể thay đổi. Người dùng có thể tự do kết hợp một số chế độ theo tình hình thực tế để đáp ứng nhu cầu của những nơi khác nhau.

3. Ngoại hình đẹp, dễ phối hợp với môi trường. Vỏ hộp có thể lựa chọn nhiều màu sắc khác nhau tùy theo vị trí lắp đặt khác nhau, giúp dễ dàng phối hợp với môi trường xung quanh. Nó đặc biệt thích hợp cho các khu vực đông dân cư như cộng đồng dân cư đô thị, nhà ga, bến cảng, sân bay, công viên, vành đai xanh, v.v. Nó có thể được sử dụng làm trạm biến áp cố định hoặc trạm biến áp di động.

4. Đầu tư thấp và chu kỳ xây dựng ngắn. Trạm biến áp kiểu hộp giảm chi phí đầu tư từ 40% đến 50% so với các trạm biến áp thông thường cùng quy mô và chu trình xây dựng và lắp đặt có thể được rút ngắn đáng kể. Đồng thời, khối lượng công việc bảo trì hàng ngày của trạm biến áp kiểu hộp cũng tương đối nhỏ.

B. Các loại trạm biến áp kiểu hộp

1. Kiểu lắp ráp

Lắp đặt trọn bộ thiết bị điện áp cao, hạ thế và máy biến áp vào hộp kim loại, chừa hành lang vận hành trong các thiết bị phân phối điện áp cao và hạ áp. Loại máy biến áp hộp này có công suất lớn nên hiện nay ít được sử dụng.

2. Loại thiết bị kết hợp

Thay vì sử dụng bộ thiết bị hoàn chỉnh hiện có, các thiết bị điện bảo vệ và điều khiển điện áp cao và thấp được đóng gói trực tiếp vào hộp, tạo thành một tổng thể. Thiết kế được coi là không cần bảo trì, không có hành lang vận hành và một hộp nhỏ, còn được gọi là máy biến áp hộp kiểu Châu Âu hoặc máy biến áp hộp thông thường.

3. Một loại cơ thể

Đơn giản hóa các thiết bị điều khiển và bảo vệ cao áp, đặt các thiết bị phân phối cao áp, hạ áp và thân chính của máy biến áp vào thùng dầu máy biến áp với nhau tạo thành một tổng thể nhỏ hơn, gần gũi với máy biến áp ngâm dầu của máy biến áp. cùng công suất, bằng 1/3 máy biến áp kiểu hộp Châu Âu. Còn được gọi là máy biến áp hộp kiểu Mỹ hoặc máy biến áp hộp nhỏ gọn.

C. Cấu trúc trạm biến áp hộp

1. Cấu tạo máy biến áp hộp phong cách Châu Âu

(1) Ở Trung Quốc, các trạm biến áp kiểu hộp kiểu châu Âu được sử dụng phổ biến, có ba phần, mỗi phần gồm một phòng, tạo thành cấu trúc "mu" hoặc "pin". Các mô hình thường được sử dụng bao gồm ZBW và XWB. Sơ đồ mặt cắt và nối dây được hiển thị trong Hình GYPD00102003-1. Buồng điện áp cao của máy biến áp hộp kiểu Châu Âu là một công tắc tải mạng vòng, đường dây đôi hoặc thiết bị đầu cuối, có dung tích nhỏ và khả năng tương thích với tủ mạng vòng. Áp dụng thiết kế nhỏ gọn an toàn và đáng tin cậy, với chức năng khóa liên động chống hoạt động sai toàn diện, độ tin cậy cao, vận hành và bảo trì thuận tiện. Thiết bị điện áp cao thường sử dụng sự kết hợp giữa công tắc tải và cầu chì. Cầu chì được trang bị một bộ tác động. Sau khi cầu chì bị đứt, búa sẽ đẩy cơ cấu nhả, đồng thời công tắc tải ba pha sẽ nhảy mở để tránh hoạt động mất pha. Đồng thời, nếu sử dụng cơ chế vận hành bằng điện, chức năng tự động hóa phân phối có thể được thực hiện. Đầu ra cáp 10kV của cấu trúc mạng vòng được trang bị đèn báo lỗi chạm đất và cảm biến trình tự 0. Máy biến áp có thể là loại ngâm trong dầu hoặc loại khô, có dây D, yn11. Xem xét khả năng tản nhiệt không thuận lợi, có thể sử dụng thông gió tự nhiên hoặc thông gió cưỡng bức từ trên xuống. Phòng điện áp thấp được trang bị đồng hồ đo và bù công suất phản kháng, mạch thứ cấp và số lượng đường dây ra có thể được thiết kế theo nhu cầu của người dùng để đáp ứng các nhu cầu khác nhau. Lớp vỏ ngoài được làm bằng thép tấm hoặc tấm hợp kim, có lớp phủ 2 lớp phía trên, cách nhiệt tốt. Sự xuất hiện và màu sắc có thể được phối hợp với môi trường. Buồng cao áp, buồng máy biến áp và buồng hạ áp được ngăn thành các ngăn độc lập bằng vách ngăn. Để giám sát và bảo trì, các thiết bị chiếu sáng được lắp đặt trong mỗi khoang và công tắc đèn được điều khiển bằng cửa.

2. Cấu tạo của máy biến áp hộp kiểu Mỹ

(1) Máy biến áp hộp kiểu Mỹ dùng chung công tắc điện áp cao và máy biến áp trong cùng một thùng dầu. Các mẫu máy biến áp hộp kiểu Mỹ phổ biến bao gồm ZB1336, GE và COOPER. Cấu trúc và hệ thống dây điện được thể hiện trong hình GYPD00102003-2 và GYPD00102003-3.

Máy biến áp hộp kiểu Mỹ sử dụng cấu trúc kín và cách điện hoàn toàn với độ an toàn cao, có thể sử dụng cho mạng vòng và thiết bị đầu cuối. Điện áp cao được điều khiển bằng công tắc tải dầu bốn vị trí liên kết ba pha loại T hoặc loại V, như trong Hình GYPD00202002-04 và GYPD00202002-05

2) Máy biến áp sử dụng cầu chì dự phòng được nối nối tiếp với cầu chì cắm để bảo vệ. Cầu chì dự phòng được lắp bên trong hộp và chỉ hoạt động khi có sự cố pha bên trong máy biến áp hộp, dùng để bảo vệ đường dây cao thế. Cầu chì cắm sẽ cầu chì khi xảy ra đoản mạch hoặc quá tải ở phía thứ cấp.

Cáp điện áp cao được kết nối với một ống bọc có hiệu suất cách điện tốt, được kết nối với phích cắm cáp khuỷu tay để bịt kín bộ phận mang điện. Phích cắm cáp khuỷu tay là phích cắm cách điện được bảo vệ hoàn toàn, có thể nạp và rút phích cắm đầy đủ, tương đương với một công tắc tải. Cấu trúc được hiển thị trong Hình GYPD00102003-6, nhưng nếu nó được kết nối với điểm ngắn mạch thì cần thay thế phích cắm khuỷu tay và ống bọc ngoài.

D.Vận hành trạm biến áp hộp

1. Trạm biến áp dạng hộp nên đặt ở vị trí tương đối cao, không đặt ở khu vực trũng thấp để tránh nước mưa lọt vào trong hộp và ảnh hưởng đến hoạt động của thiết bị. Khi đổ bê tông nền cần chừa các khe hở ở phía điện áp cao và thấp để thuận tiện cho việc đưa cáp vào và ra. Khi đào móng, nếu gặp nền đất hình thành do rác thải, đất ăn mòn thì phải đào lên nền đất rắn, sau đó lấp lại bằng loại đất tốt và đầm chặt, sau đó đắp ba lớp đất hoặc sỏi để đảm bảo độ ổn định. của nền tảng.

2. Đường nối đất và trung tính của trạm biến áp kiểu hộp dùng chung một mạng nối đất. Lưới nối đất thường áp dụng phương pháp đóng cọc nối đất ở bốn góc của móng, sau đó kết nối chúng lại với nhau. Phải có hai kết nối đáng tin cậy giữa trạm biến áp kiểu hộp và lưới nối đất. Sau khi vận hành, kết nối đất cần được kiểm tra thường xuyên để đảm bảo nó không bị lỏng hoặc bị ăn mòn. Thường xuyên đo điện trở nối đất, không vượt quá 4 Ω.

3. Trạm biến áp kiểu hộp chủ yếu sử dụng phương pháp làm mát tuần hoàn không khí tự nhiên. Vì vậy, không nên chất đống các mảnh vụn xung quanh, đặc biệt là cửa phòng máy biến áp. Các lỗ thông gió của cửa gió cũng cần được tháo bỏ thường xuyên để đảm bảo thiết bị không vượt quá nhiệt độ tối đa cho phép.

Sau khi cầu dao điện áp thấp ngắt, cần xác định nguyên nhân trước khi truyền tải điện để tránh tai nạn lan rộng.

5. Buồng cao áp của trạm biến áp kiểu hộp phải được trang bị thiết bị chống sét oxit kẽm, phương pháp lắp đặt thuận tiện cho việc thử nghiệm và thay thế.

6. Các thiết bị như công tắc mạng vòng, máy biến áp, thiết bị chống sét, v.v. trong phòng điện áp cao phải được kiểm tra và bảo trì thường xuyên, phát hiện và xử lý kịp thời các khuyết tật, đồng thời tiến hành kiểm tra phòng ngừa cách điện thường xuyên. Nếu nó bị ngừng hoạt động hơn 3 tháng và được đưa vào hoạt động trở lại thì phải tiến hành thử nghiệm phòng ngừa toàn bộ dự án.

7. Để thay thế cầu chì cao áp mà không bị đứt, máy biến áp phải được tắt nguồn, khóa liên động cơ học phải được nhả đúng cách trong quá trình vận hành và phải sử dụng thanh vận hành cách điện.

8. Tất cả các lỗ cáp ra vào của trạm biến áp kiểu hộp phải được bịt kín để tránh các động vật nhỏ xâm nhập và gây ra tai nạn.

9. Phải có biển cảnh báo “nguy hiểm điện áp cao” và biển số các thiết bị điện

















Câu 5: OEM/ODM có sẵn không?

Đ: Vâng, đúng vậy! Sản phẩm của chúng tôi có thể được tùy chỉnh. Chúng tôi có đội ngũ thiết kế và kỹ sư, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.



Q6: Bạn là nhà sản xuất hoặc công ty thương mại?
Trả lời: Chúng tôi là nhà máy, Là nhà sản xuất chuyên nghiệp 100% với kinh nghiệm sản xuất 20 năm, chúng tôi có thể sản xuất sản phẩm theo yêu cầu của khách hàng và chúng tôi cũng có thể kiểm soát chất lượng sản phẩm 100%.



Q7: Giá có thể thương lượng?

A: Có, giá có thể thương lượng. Nó có thể được thay đổi theo số lượng hoặc gói của bạn



Q8: Còn việc kiểm tra thì sao?

Trả lời: Chúng tôi có toàn bộ hệ thống kiểm tra từ nguyên liệu thô đến sản phẩm cuối cùng bao gồm kiểm tra độ tăng nhiệt độ, kiểm tra loại dây dẫn thử nghiệm phun muối, kiểm tra tuổi thọ cơ học.



Q9: Điều khoản thanh toán là gì?

A: TT, Paypal, Western Union, đảm bảo thương mại của Alibaba và L/C đều được chấp nhận. Trả trước 30% T/T, số dư 70% trước khi giao hàng.



Câu 10: Công ty cung cấp dịch vụ gì?

Trả lời: Chúng tôi có đội ngũ kỹ sư chuyên nghiệp có thể thiết kế và phát triển khuôn mẫu để đáp ứng các yêu cầu khác nhau của khách hàng.

Chúng tôi cũng có đội ngũ bán hàng để cung cấp dịch vụ tốt từ trước khi bán đến sau bán hàng.







Sản phẩm này thường được tùy chỉnh.
Chúng tôi là nhà sản xuất và có bộ phận kỹ thuật chuyên nghiệp, có thể thiết kế và cung cấp giải pháp theo nhu cầu khách hàng.
Vui lòng nhấp vào nút bên dưới để gửi thông tin cho chúng tôi và nhân viên bán hàng của chúng tôi sẽ liên hệ với bạn để cung cấp cho bạn bản vẽ thiết kế



Dưới đây là ví dụ khách hàng của chúng tôi để bạn tham khảo

khách hàng Uzbekistan

YÊU CẦU KỸ THUẬT VÀ ĐẶC ĐIỂM CỦA THIẾT BỊ
Re:82 bộ trạm biến áp nhỏ gọn
Mục- KHÔNG.	Lịch trình dữ liệu kỹ thuật	Đơn vị	Bắt buộc (tại 3000 m	Dữ liệu được cung cấp
	Yêu cầu dữ liệu hệ thống
1.05.10	Dây dẫn bằng đồng bị mắc kẹt để nối đất
	nhà chế tạo	-
	Vật liệu	-	đồng
	Mặt cắt ngang	mm2	>50
	Chiều dài	m	>40
1.05.11	Thanh nối đất
	nhà chế tạo	-
	Kiểu	-
	Chất liệu!	-
	Chiều dài	m
	Phần trên mỗi thanh	chiếc

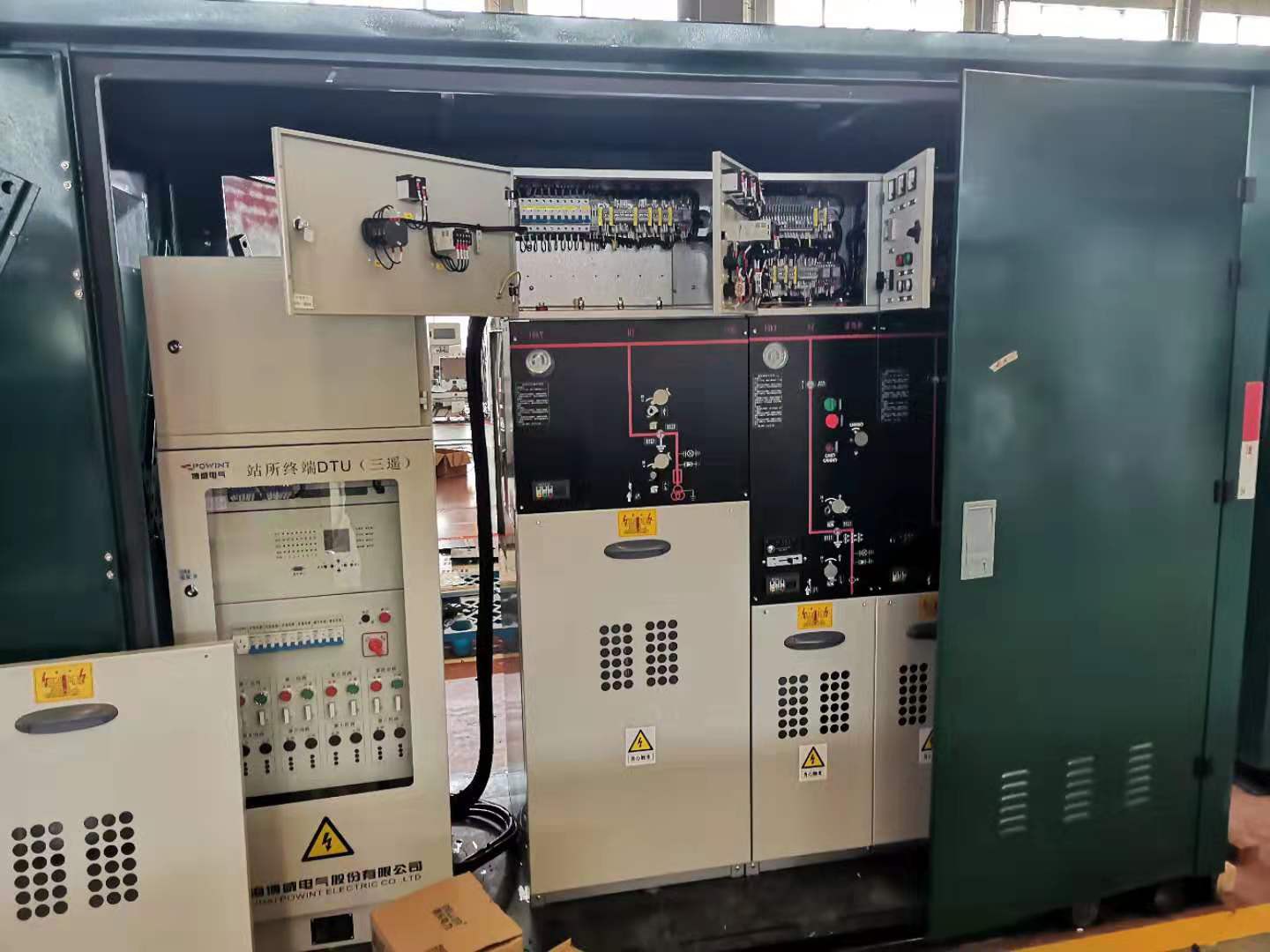

1.6	Trạm biến áp nhỏ gọn (Phương án 1)
	nhà chế tạo	-		phong nguyên
	Kiểu	-		Ngoài trời
	Cấp bảo vệ tổng thể cho trạm biến áp hoàn chỉnh	-	IP 44	IP 44
	Vật liệu bao vây	-		GI
	Kích thước tổng thể (W x L x H)
	cho S/S có máy biến áp 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ cho S/S có máy biến áp 1x100 kVA	mm/mm/mm		3000x1850x2150
	cho S/S có máy biến áp 1x160 kVA	mm/mm/mm		3000x1850x2150
	• cho S/S có máy biến áp 1x250 kVA	mm/mm/mm		3000x1850x2150
	Cân nặng tổng quát
	■ cho S/S có máy biến áp 1x50 kVA	Kilôgam		1000kg.
	■ cho S/S có máy biến áp 1x100 kVA	Kilôgam		1000kg.
	■ cho S/S có máy biến áp 1x160 kVA	Kilôgam		1000kg.
	■ cho S/S có máy biến áp 1x250 kVA	Kilôgam		1000kg.
1.6.1	Thiết bị đóng cắt 20 kV
	nhà chế tạo	-		Chnt/Tương đương
	Kiểu	-		RMU trong nhà



NẾU CẦN THÊM CHI TIẾT, VUI LÒNG YO LIÊN HỆ VỚI CHÚNG TÔI
