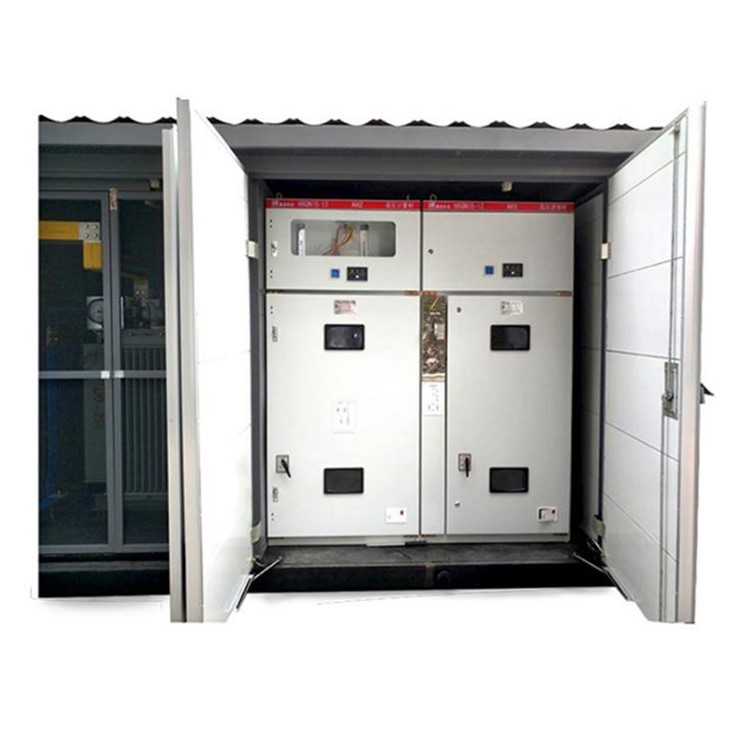

2023 Tủ HV Trạm biến áp thiết bị đóng cắt 35KV

2023 tủ HV trạm biến áp thiết bị đóng cắt 35KV

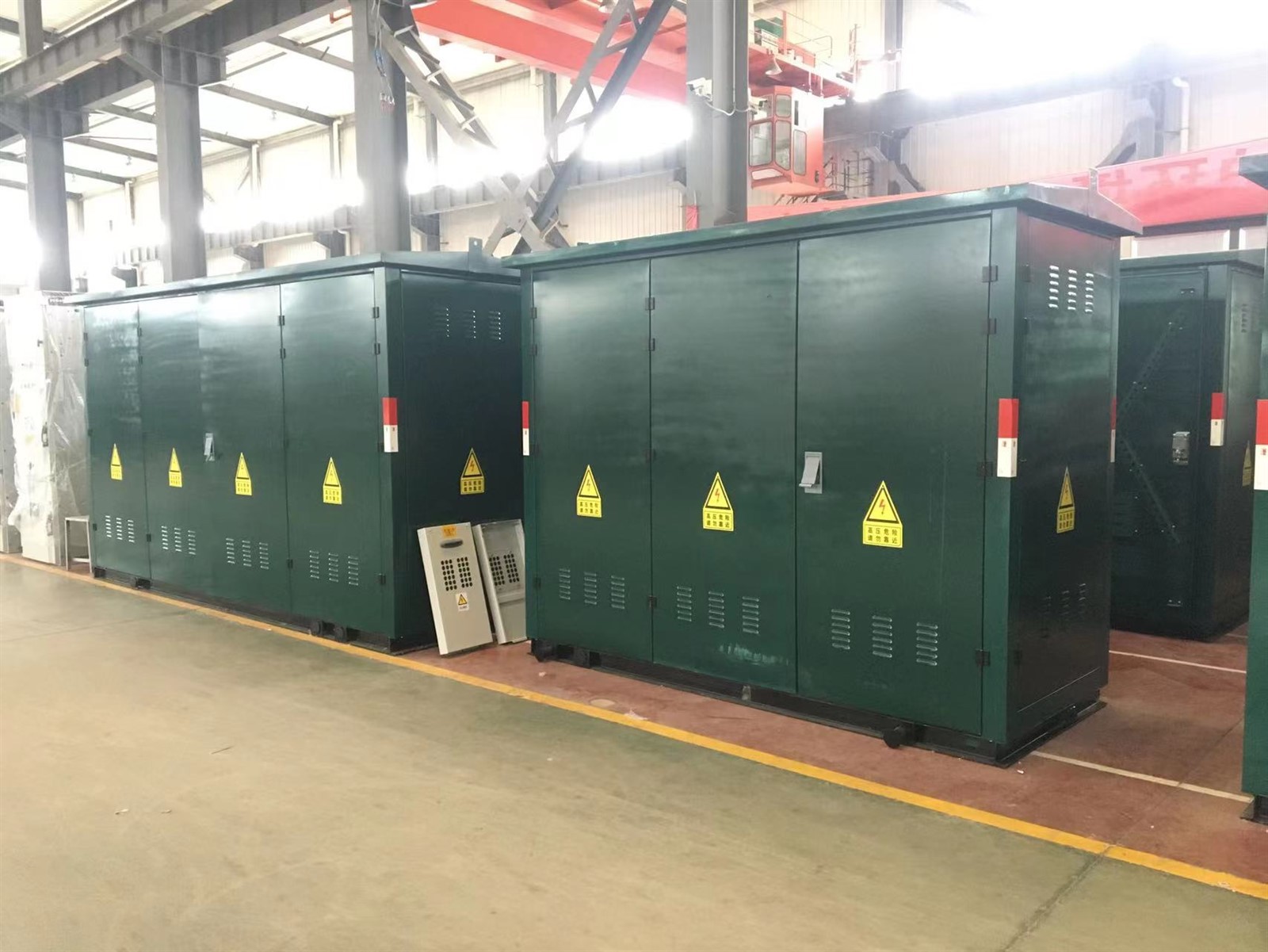

Trạm biến áp kiểu châu Âu, là một bộ hoàn chỉnh các thiết bị máy biến áp điện mới do công ty chúng tôi phát triển trên cơ sở chuyển đổi mạng lưới đô thị quốc gia, tạo ra sự kết hợp tối ưu cho máy biến áp điện kín ngâm trong dầu và các thành phần điện cao thế và hạ thế. Thông qua việc tối ưu hóa cấu trúc, thiết bị đóng cắt sẽ được thu nhỏ đến mức tối đa giúp giảm đáng kể diện tích sử dụng của máy biến áp kết hợp với các ưu điểm như khối lượng nhỏ, độ ồn thấp, nguồn điện đáng tin cậy, kết cấu hợp lý, linh hoạt khi lắp đặt, dễ vận hành và có khả năng di chuyển sâu vào trung tâm tải ở mức tối đa, v.v. Nó có thể lắp ráp thiết bị đầu cuối tự động hóa mạng (FTU) trong tủ mạng vòng cao áp, nhận ra khả năng phát hiện ngắn mạch và lỗi nối đất một pha đáng tin cậy và có chức năng "bốn từ xa", tạo điều kiện nâng cấp tự động phân phối mạng. Nó được sử dụng rộng rãi trong các khu dân cư, trung tâm thương mại, nhà ga, xí nghiệp công nghiệp và khai thác mỏ, sân bay, đường sắt, trường học, bệnh viện, tòa nhà cao tầng và các địa điểm.

Đặc trưng:

1) Diện tích chiếm đóng nhỏ hơn
2) Chắc chắn và đáng tin cậy
3) Dễ di chuyển, đẹp và thiết thực
4) Chi phí của nó thấp và thời gian cài đặt ngắn

Điều kiện môi trường:

Độ cao: 1000m trở xuống.
Nhiệt độ môi trường: - 25 ~ cộng thêm 40 C.

Tốc độ gió: không quá 35m/s.
Độ ẩm tương đối: không quá 90 phần trăm ( cộng với 25 C).
Gia tốc địa chấn ngang: không quá {{0}}.4m/s, gia tốc dọc: không lớn hơn 0.2m/s.
Nơi sử dụng: không được có vật liệu dẫn điện, bụi, nguy hiểm, ăn mòn, dễ cháy nổ có hại cho kim loại và chất cách điện.

Làm thế nào để nâng cao hiệu quả xây dựng trạm chuyển đổi năng lượng mới 35kV?

Các dự án phát điện năng lượng gió, quang điện và năng lượng mới khác thường bao gồm hai phần: năng lượng gió hoặc khu vực trường quang điện và trạm biến áp hoặc khu vực trạm tăng áp. Năng lượng điện được tạo ra bởi thiết bị phát điện năng lượng mới trong khu vực được tăng cường bởi máy biến áp hộp, sau đó được thu thập và tăng cường bởi nhiều đường dây thu điện 35kV trong trạm biến áp hỗ trợ hoặc trạm tăng áp trước khi được gửi thống nhất đến trạm biến áp của công ty lưới điện gần đó để đạt được kết nối lưới của năng lượng năng lượng mới.

Trạm chuyển đổi năng lượng mới 35kV là cấu hình trạm tăng áp chung cho các dự án phát điện năng lượng gió, quang điện và năng lượng mới khác. Do sự khác biệt trong việc lựa chọn và thiết kế bố trí thiết bị chính giữa các đơn vị thiết kế khác nhau, các hình thức cụ thể của nhà máy đóng cắt năng lượng mới 35kV là khác nhau, dẫn đến không thể đạt được thiết kế tiêu chuẩn của nhà máy đóng cắt năng lượng mới và chiếm một không gian lớn, không thuận lợi đến hiệu quả của việc xây dựng nhà ga sớm và cũng gây bất tiện lớn cho việc quản lý vận hành và bảo trì thống nhất và chuyên sâu trong tương lai.

Vậy làm thế nào để nâng cao hiệu quả xây dựng trạm chuyển đổi năng lượng mới 35kV? Nhà sản xuất cabin tiền chế Henan Fengyuan có mặt ở đây để tìm hiểu về nó.

Trong quá trình xây dựng hệ thống trạm chuyển đổi năng lượng mới 35kV, thiết kế tiêu chuẩn hóa đạt được thông qua việc sử dụng các cabin đúc sẵn, bao gồm máy biến áp bậc thấp SVG và cabin đúc sẵn. Các cabin nhà tiền chế bao gồm cabin SVG, cabin máy biến áp tiếp địa, máy biến áp trạm và cabin 400V, cabin 35kV và cabin thiết bị thứ cấp. Các cabin 35kV được trang bị các thiết bị phân phối điện 35kV, các máy biến áp của trạm và các cabin 400V được trang bị đầy đủ các thiết bị tiếp đất và kháng và các máy biến áp của trạm; Khoang máy biến áp nối đất được trang bị thiết bị điều khiển và nguồn SVG, và khoang thiết bị thứ cấp được trang bị thiết bị DC và UPS, thiết bị bảo vệ hệ thống, thiết bị liên lạc hệ thống, thiết bị tự động điều phối hệ thống, hệ thống tự động hóa toàn diện và thiết bị bảo vệ thành phần. Thiết bị phân phối điện 35kV được kết nối với máy biến áp hạ áp SVG, máy biến áp nối đất giám sát, thiết bị hoàn chỉnh điện trở và máy biến áp trạm. Kế hoạch xây dựng này có thể cải thiện việc sử dụng không gian, đồng thời cải thiện hiệu quả hiệu quả xây dựng của các trạm chuyển đổi năng lượng mới 35kV, tạo điều kiện cho các đơn vị chủ sở hữu quản lý vận hành và bảo trì chuyên sâu các trạm chuyển đổi.











Câu 5: OEM/ODM có sẵn không?

Đ: Vâng, đúng vậy! Sản phẩm của chúng tôi có thể được tùy chỉnh. Chúng tôi có đội ngũ thiết kế và kỹ sư, chúng tôi có thể tùy chỉnh sản phẩm theo bản vẽ hoặc yêu cầu của khách hàng.



Q6: Bạn là nhà sản xuất hay công ty thương mại?
Trả lời: Chúng tôi là nhà máy, Là nhà sản xuất chuyên nghiệp 100% với kinh nghiệm sản xuất 20 năm, chúng tôi có thể sản xuất sản phẩm theo yêu cầu của khách hàng và chúng tôi cũng có thể kiểm soát chất lượng sản phẩm 100%.



Q7: Giá có thể thương lượng được không?

A: Vâng, giá có thể thương lượng. Nó có thể được thay đổi theo số lượng hoặc gói của bạn



Q8: Làm thế nào về kiểm tra?

Trả lời: Chúng tôi có toàn bộ hệ thống kiểm tra từ nguyên liệu thô đến sản phẩm cuối cùng bao gồm kiểm tra tăng nhiệt độ, kiểm tra loại dây dẫn thử nghiệm phun muối, kiểm tra tuổi thọ cơ học.



Q9: Điều khoản thanh toán là gì?

A: TT, Paypal, Western Union, đảm bảo thương mại của Alibaba và L/C được chấp nhận. Trả trước 30% T / T, số dư 70% trước khi giao hàng.



Q10: Dịch vụ được cung cấp bởi công ty là gì?

Trả lời: Chúng tôi có đội ngũ kỹ sư chuyên nghiệp có thể thiết kế và phát triển khuôn mẫu để đáp ứng các yêu cầu khác nhau của khách hàng.

Chúng tôi cũng có đội ngũ bán hàng để cung cấp dịch vụ tốt từ trước khi bán đến sau khi bán.





Sản phẩm này thường được tùy chỉnh.
Chúng tôi là nhà sản xuất và có bộ phận kỹ thuật chuyên nghiệp có thể thiết kế và cung cấp các giải pháp theo nhu cầu của khách hàng.
Vui lòng nhấp vào nút bên dưới để gửi thông tin cho chúng tôi và nhân viên bán hàng của chúng tôi sẽ liên hệ với bạn để cung cấp cho bạn bản vẽ thiết kế



Dưới đây là ví dụ khách hàng của chúng tôi để bạn tham khảo

khách hàng Việt Nam

YÊU CẦU KỸ THUẬT VÀ ĐẶC ĐIỂM THIẾT BỊ
Re:82 đặt trạm biến áp nhỏ gọn
Mục- KHÔNG.	Biểu dữ liệu kỹ thuật	Đơn vị	Bắt buộc (tại 3000 m	Dữ liệu được cung cấp
	Yêu cầu dữ liệu hệ thống
1.05.10	Dây dẫn đồng bện để nối đất
	nhà chế tạo	-
	Vật liệu	-	đồng
	mặt cắt ngang	mm2	>50
	Chiều dài	m	>40
1.05.11	cọc tiếp địa
	nhà chế tạo	-
	Kiểu	-
	Vật chất!	-
	Chiều dài	m
	Phần trên mỗi thanh	chiếc
1.6	Trạm biến áp nhỏ gọn (Phương án 1)
	nhà chế tạo	-		phong nguyên
	Kiểu	-		Ngoài trời
	Cấp bảo vệ tổng thể cho toàn bộ trạm biến áp	-	IP44	IP44
	Chất liệu bao vây	-		GI
	Kích thước tổng thể (W x L x H)
	cho S/S với máy biến áp 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ cho S/S với máy biến áp 1x100 kVA	mm/mm/mm		3000x1850x2150
	cho S/S với máy biến áp 1x160 kVA	mm/mm/mm		3000x1850x2150
	• cho S/S với máy biến áp 1x250 kVA	mm/mm/mm		3000x1850x2150
	Cân nặng tổng quát
	■ cho S/S với máy biến áp 1x50 kVA	Kilôgam		1000kg.
	■ cho S/S với máy biến áp 1x100 kVA	Kilôgam		1000kg.
	■ cho S/S với máy biến áp 1x160 kVA	Kilôgam		1000kg.
	■ cho S/S với máy biến áp 1x250 kVA	Kilôgam		1000kg.
1.6.1	Thiết bị đóng cắt 20 kV
	nhà chế tạo	-		Chnt / Tương đương
	Kiểu	-		RMU trong nhà
	Điện áp định mức	kV	20	20
	Điện áp hoạt động tối đa	Kv	24	24
	Đánh giá hiện tại	A	400	400
	Xếp hạng thời gian ngắn hiện tại	Ka	16	16
	Điện áp chịu được tần số công suất định mức	Kv	50	50
	Điện áp chịu xung định mức (giá trị đỉnh)	k-^đỉnh	125	125
	môi trường cách nhiệt		SF6/không khí	SF6/không khí
	lớp bảo vệ		lP4x	lP4x
	Dòng cầu chì định mức (đối với tủ máy biến áp)
	cho máy biến áp 50 kVA	A		200
	cho máy biến áp 100 kVA	A		200
	cho máy biến áp 160 kVA	A		200
	cho máy biến áp 250 kVA	A		200
	Kích thước của thiết bị đóng cắt	mm/mm/mm		Sẽ được gửi trong Engg chi tiết.
1.6.2	0.4 Bảng phân phối kV			Chnt / Tương đương
	nhà chế tạo	-
	Kiểu	-		trong nhà
	Điện áp định mức	Kv	0.6/1	0.6
	kiểm tra điện áp	Kv	2.5	2.5
	Xếp hạng thanh cái hiện tại
	cho máy biến áp 50 kVA	A		72.16
	cho máy biến áp 100 kVA	A		144.33
	cho máy biến áp 160 kVA	A		230.94
	cho máy biến áp 250 kVA	A		360.84
	vật liệu thanh cái	-	đồng	đồng
	Dòng điện ngắn mạch định mức	Ka	16	16
	lớp bảo vệ		IP4x	IP4x



NẾU CẦN THÊM CHI TIẾT, XIN VUI LÒNG LIÊN HỆ VỚI CHÚNG TÔI
